FFU在潔凈室系統中的控制方法常見的有多檔開關控制（一般是三檔控制）、連續速度調節控制、計算機控制（群控）、遙控控制。



1.引言



隨著經濟的發展和人們生活水平的提高，人們對產品質量的要求也越來越高。而生產技術和生產環境決定了產品質量，這就迫使廠家追求更好的生產技術和更高的生產環境。特別是電子、制藥、食品、生物工程、醫療、實驗室等領域?qū)ιa(chǎn)環境有著苛刻的要求，它綜合了工藝、建筑、裝飾、給排水、空氣凈化、暖通、空調、自動控制等多方面的技術。衡量這些行業生產環境質量的主要技術指標有溫度、濕度、潔凈度、風量、室內正壓等。因此，對生產環境的各個技術指標進行合理的控制，以滿足特殊生產工藝的要求，成為了現凈工程的研究熱點之一。FFU凈化單元作為一種凈化設備，目 前在各種潔凈工程中得到廣泛應用。FFU 的全稱叫 Fan Filter Unit“風機過濾單元”，也就是風機和過濾器連接在一起，能自己提供動力的潔凈設備，早在二十世紀六十年代，世界上第一個層流潔凈室的建立就已經開始出現FFU的應用了。




2.FFU 控制方式現狀



目前FFU 一般采用單相多速交流電機、三相多速交流電機和直流電機。電機的供電電壓大致有 110V、220V、270V、 380V 四種。其控



制方式主要分為以下幾種：





◆ 多檔開關控制



◆ 連續速度調節控制



◆ 計算機控制



◆ 遙控控制 下面對以上四種控制方式做一簡單分析與比較：





2.1 多檔開關控制



多檔開關控制系統只包括FFU 自帶的一個調速開關和一個電源開關。由于控制元件為 FFU 自帶，分布在潔凈室吊頂內 的各個位置，工作人員必須在現場通過撥擋開關來調節 FFU，控制起來極不方便，而且 FFU 的風速可調范圍有限，僅 限于幾檔。我們?cè)?jīng)做過一個項目，為了克服 FFU 控制操作不方便的因素，經過電氣線路的設計，把所有 FFU 的多檔 開關集中起來，放到地面上一個柜子內，實現集中操作，但無論是從外觀還是功能上都存在其局限性。采用多檔開關控 制方式優點是控制簡單、成本低，但存在許多缺陷：比如能耗大、不能平滑調速、沒有反饋信號、不能實現靈活的組 群控制等。


2.2 連續速度調節控制



連續速度調節控制與多檔開關控制方式相比，多了一個連續速度調節器，使FFU 風機轉速連續可調，但同時也犧牲了 電機效率，使其能耗比多檔開關控制方式還要高。





2.3 計算機控制計算機控制方式一般采用直流電機，與前面兩種方式相比，計算機控制方式具有以下先進的功能：



◆ 采用集散型控制方式，能夠很方便的實現 FFU 的集中監測和控制。



◆ 可方便的實現 FFU 的單臺、多臺及分區控制。



◆ 智能化控制系統具有節能功能。



◆ 可采用可選的遙控方式進行監測和控制。



◆ 控制系統預留通信接口，可與上位機或網絡進行通訊，從而實現遠程通信和管理功能。 控制直流電機的突出優點在于：容易控制、調速范圍較寬。但該控制方式也有一些致命的缺陷：



◆ 由于潔凈廠房不允許 FFU 電機帶有電刷，因此，F(xiàn)FU 的電機均采用無刷直流電動機，換相問題則由電子換相器解 決，而電子換相器的壽命短使整控制系統的使用壽命也大大降低。



◆ 整套系統造價昂貴。



◆ 后期維護費用高。



2.4 遙控控制方式



遙控控制方式作為計算機控制方式的一種補充，可使用遙控器對每臺FFU 進行控制，與計算機控制方式相輔相成。綜上所述：前兩種控制方式能耗高、控制不方便；后兩種控制方式壽命短、成本高。那有沒有一種控制方式既能做到能耗低、控制方便，又能保證使用壽命、成本不高呢？有，那就是采用交流電機的計算機控制方式。交流電動機同直流電動機相比較，具有結構簡單、體積小、制造方便、運行可靠、價格低謙等一系列的優點，由于其不存在換相問題，其使用壽命遠遠超過直流電機。長期以來由于其調速性能很差，因此，調速方式一直被直流調速方式所占領。但隨著新型電力電子器件與大規模集成電路的出現和發展，以及新的控制理論不斷的出現及應用，交流控制方式也逐漸發展起來，并將最終取代直流調速系統。



在FFU 交流控制方式中，又主要分為兩種控制方式：調壓控制方式和變頻控制方式。所謂調壓控制方式，就是通過直 接改變電動機定子電壓的大小來調整電動機的轉速。調壓方式的缺點是：調速時的效率較低，低速時，電機發熱嚴重、 調速范圍較窄等。但是，調壓方式對于 FFU 風機負載來說，其缺陷不是很明顯，并且在目前的情況下還有一些優點：



◆ 調速方案成熟，調速系統穩定，能夠保證長時間無故障連續運行。



◆ 操作簡便，控制系統造價低。



◆ 由于 FFU 風機負載很輕，在低速時，電機發熱不是很嚴重。



◆ 調壓方式特別適合于風機負載，由于 FFU 風機負責曲線為獨特的阻尼曲線，因此，調速范圍可以做到很寬。 因此，在今后的一段時期內，調壓方式還將是一種主要的調速方式。



變頻控制方式就是通過改變電源頻率f 的方式來調速電動機的轉速，同時，按一定比例調整整電動機的輸入電壓。變頻 控制方式具有優異的性能，調速范圍大，平滑性較高，調速效率高等。變頻一般采用較先進的 SPWM 控制方式，并采 用單片機生成 SPWM 波形。



SPWM 變頻方式同其它變頻方式相比具有以下特點：



1）結構簡單，控制方便；



2）輸入 功率因數高；



3）系統動態響應快；



4）輸出諧波少。



在目前的情況下，與調壓方式相比，變頻方式也有一些缺點，這主要體現在以下兩個方面：



◆ 變頻方式造價比較高。為了使變頻器的輸出諧波盡可能的減少，逆變器的功率開關器件的開關頻率要盡可能的高。 因此，一般采用 GTR、GTO、PMOSFET 作為開關器件。上述這些器件本身造價較高。因此，變頻控制方式整體造價 也比較高。
◆ 使用壽命不如調壓方式長。由于異步電動機屬于感性負載，功率因數不會等于 1.0，故在中間直流環節與電動機之 間總存在無功功率的交換。由于逆變器中的電力電子開關無法儲能，所以無功能量只能靠直流環節中的儲能元件（電容 器）來緩沖。電容器的壽命大大限制了變頻器的使用壽命。即使是最先進的變頻器廠商，其變頻器壽命也受此限制。隨著半導體技術的不斷發展，可以預料，一些簡單可靠、性能優異、價格便宜的變頻調速系統將不斷出現，異步電動機的變頻調速方法的應用將日見廣泛，并將最終取代直流調速方式和調壓調速方式。



3.FFU 智能化控制系統

目前，在FFU 的應用領域內，其控制系統的應用率還是比較低的，而且在國際市場上流行的 FFU 智能化控制系統中， 一般只針對配備無刷直流電機的 FFU。特別是在全球能源越趨緊張的今天，控制系統的節能效益越來越被人所重視。 每個潔凈室根據產品的生產工藝，決定相應的風速，同時又不得不考慮能耗問題。而一般的控制系統所能調節的風速范 圍有限，不能根據具體的要求提供精確的風速，特別是在 8 小時之外的休息時間，仍然保持較高的風速，這無疑帶來了 能源上的巨大浪費。針對這種現狀，最近推出了能夠數字化調節風速的 HH-F 系列 FFU 智能化控制系統。該系統操作 簡單，界面友好，特別是可根據潔凈室的具體風速要求（例如 0.37m/s,0.28m/s），數字化設定。



FFU 控制系統是一套集散型控制系統，能夠方便的實現現場分散控制和集中統一管理功能?？伸`活控制潔凈 室每臺風機的起停和風速，該控制系統利用中繼器技術，解決了 485 驅動能力有限的問題，可控制無限臺風機。本控 制系統包括以下四部分內容：



◆ 現場智能控制器



◆ 有線集中控制方式



◆ 遙控控制方式

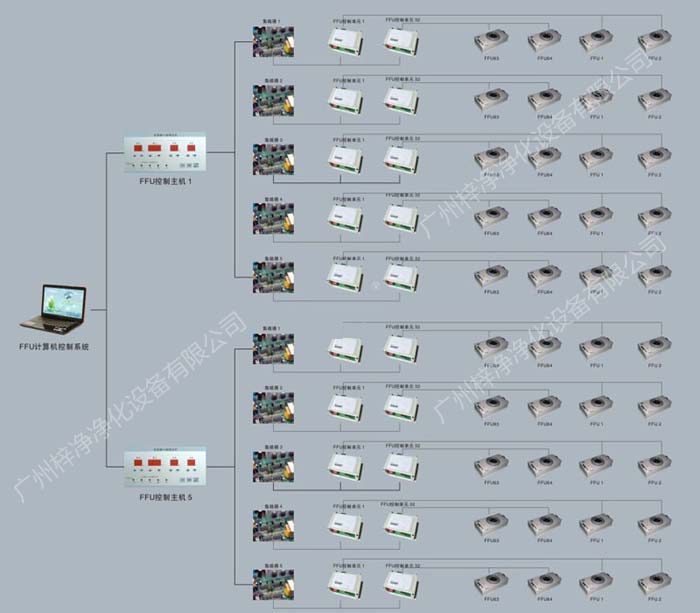

◆ 系統綜合功能 控制系統拓?fù)鋱D如下圖：



3.1 現場智能控制模塊



現場智能控制模塊以單片機為核心處理器來實現控制功能。一臺智能模塊控制一臺FFU?，F(xiàn)場智能控制模塊分為調壓 模塊和變頻模塊，



兩種智能控制模塊能夠?qū)崿F(xiàn)以下控制功能：



1）智能模塊具有很強的開放性，通過可選的手操器（可插拔式）可實現現場控制：通過預留的 RS485 接口可實現遠 程集中控制和故障診斷與設定：通過可選的遙控組件（可插拔式）可實現遙控控制。



2）通過可插拔的手操器能夠?qū)崿F(xiàn) FFU 的啟停和準確的無級調速，能夠顯示FFU出口風速值。



3）該智能模塊使 FFU 具有節能功能。



4）具有過載和短路保護功能：過載時，提示報警單元報警；短路時，提示報警單元報警并自動切斷 FFU 電源。



3.2 有線控制方式



有線控制方式為可選控制方式，它通過現場智能模塊預留的RS485 接口來實現。為了滿足不同用戶的需求我們采用控 制盤和觸摸屏兩種控制方式，控制盤操作簡便，但顯示不太直觀，實現功能有限；觸摸屏成本操作方便，顯示畫面豐富，功能強大。觸摸屏控制方式主要由以下三部分組成：



1）中央控制單元；

2）人機界面單元；



3）報警控制單元。



1）中央控制單元，采用 PLC 控制器。能夠?qū)崿F(xiàn)以下控制功能：



◆ 與現場智能控制模塊采用 RS485 總線制聯結方式，對采集到的現場數據進行分析、處理；實現對現場設備的控制功 能。從而實現對現場所有 FFU 的集中監測和控制。



◆ 與報警控制單元進行通訊。



◆ 與人機界面單元進行通訊。



2）人機界面單元，采用觸摸屏實現遠距離對 FFU 的監控和調節。能夠?qū)崿F(xiàn)以下控制功能：



◆ 能夠方便的實現 FFU 的單臺、多臺及分區控制。也就是說，能夠同時控制任意臺數的 FFU。



◆ 能夠?qū)崿F(xiàn)任意臺數 FFU 的啟停和調速功能，調速功能能夠?qū)崿F(xiàn)數字化，即直接輸入預期的風速值（如：0.25、0.31 等），以達到調速的目的。



◆ 能夠?qū)θ我庖慌_(tái) FFU 的風速值進行監測。



◆ 當有故障 FFU 報警時，能實時的顯示故障 FFU。



3）報警控制單元，采用聲光報警裝置，通過與中央處理單元的通訊，當有任何一臺或多臺 FFU 發生故障時，該控制單 元實時發出聲光報警，并與人機界面單元進行配合，迅速確定故障 FFU，確保監控人員及時處理故障。



控制盤控制方式：根據實際系統的需要，中繼器有相應數量的485 通訊插座，每個插座對應一組 FFU 控制器。通過控 制盤可對每個控制器進行控制?？刂乒δ苋缦拢?/div>
